制冷多功能實驗臺模擬故障演示內容及優化設計
2025-12-03 09:45當前，很多制冷綜合實驗臺的技術功能單一，不能實現對制冷設備的有效監測和故障診斷，也不能同時兼有可視化能功能和回收制冷劑的功能。制冷實驗設備采用的實驗儀器基本上是將制冷裝置的外殼去掉，形成的一種實驗裝置，它有如下缺點:出現故障時，不能對制冷劑在制冷系統中溫度和壓強的變化進行追蹤監測; 不能實現制冷劑蒸發與冷凝時的動態可視化演示; 不能表征制冷劑在循環系統中的流向。因此，亟待需要對制冷教學試驗臺進行優化設計，提高實驗臺的交互性和應用性，使實驗臺更加適應當前的職業教育與技術培訓。
一、制冷多功能實驗臺,制冷多功能實驗設備,制冷多功能實驗裝置
1.制冷多功能實驗臺的介紹
本實驗臺采用分體空調作為實驗主機，輔助以溫度、壓力、流量等傳感器和計算機搭建的制冷多功能綜合實驗臺，采用工控組態軟件構成了制冷系統狀態監測和故障演示的實驗平臺。如圖1所示。制冷多功能實驗臺包括以下功能: 可以通過計算機檢測系統對現場檢測狀態點進行實時監控，監測點設置包括以下測點，在壓縮機、冷凝器、蒸發器和熱力膨脹閥等處安裝壓力繼電器或溫度傳感器，在壓縮機進出口安裝高低壓繼電器和平衡繼電器，在冷凝器與蒸發器之間安裝石英管路和優化后的霧化器，來實現制冷劑的流動可視。優化后的實驗臺可以在線監測各種運行狀態，通過實驗臺模擬各種制冷系統常見故障，這些被采集的狀態點通過數據采集卡采集，可通過計算機實現設備狀態可視化界面。

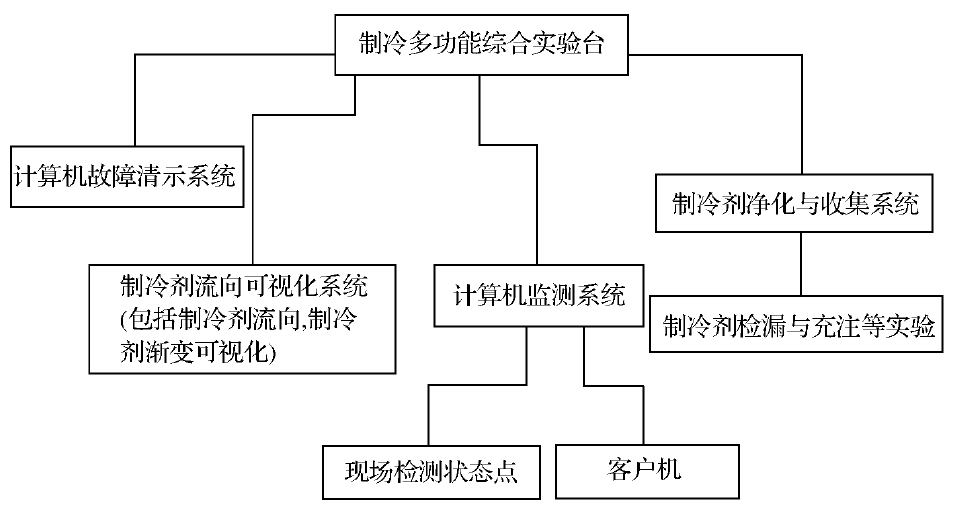

圖1制冷多功能實驗臺設計框架
模擬故障演示研究包括:
1) 制冷壓縮機排氣吸氣閥片破損
在壓縮機高低壓側設置高低壓繼電器和平衡壓力閥門，點擊電磁閥開關，通過這個電磁閥演示壓縮機故障，此電磁閥是“平衡”電磁閥，點擊后，系統循環短路。高壓表、低壓表壓力值基本平衡(運轉電流增大，原因是吸氣壓力大，排氣壓力更大，負載增大)。此故障產生的原因有: ①壓縮機內的高壓管斷裂; ②連桿斷裂; ③氣閥閥片損壞;④高壓墊損壞。
2) 毛細管冰堵或者臟堵
在毛細管處設置電磁閥，關閉電磁閥，點擊壓力繼電器開關使其處于“通”的狀態，隨運行時間的延長，冰堵現象產生，此時注意觀察低壓表的變化，其示數逐漸趨于負壓狀態。演示結束后，將電磁閥打開，關閉壓力繼電器，恢復正常工作狀態。
3) 冷凝器風扇損壞
冷凝器風扇損壞或者不轉。點擊冷凝器風機開關“斷”，風機停止轉動，冷凝器不散熱，冷凝器內部壓力升高，高壓表明顯升壓。高壓保護啟動，壓縮機停機，蜂鳴器報警，視為冷凝器風扇電機損壞。
3.制冷多功能實驗臺工作實例－ 制冷量不足故障演示
制冷量不足是當前制冷裝置常見的故障，制冷綜合實驗臺可以演示制冷量不足時各監測點參數的變化。

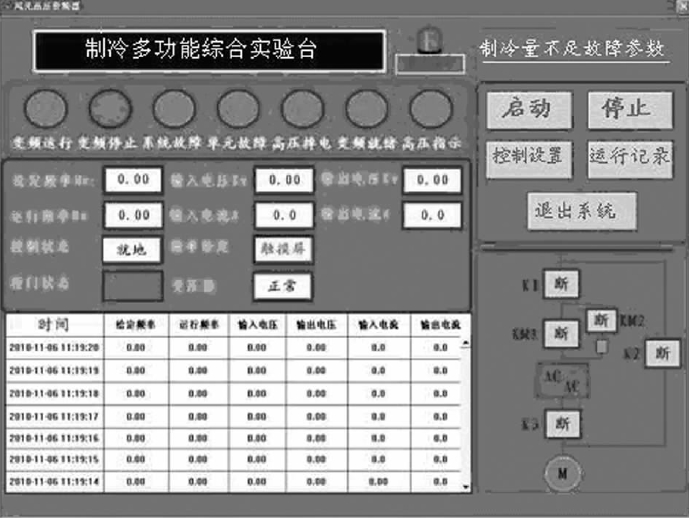

1) 制冷壓縮機效果差，表現在壓縮機工作時冷凝壓力上升和蒸發壓力下降，而安裝在冷凝器和蒸發器上的壓力表通過溫度傳感器反饋到計算機，計算機的可視化界面會顯示當時的蒸發壓力和冷凝壓力，超過設置的額定值，表明制冷量下降，圖2 為計算機控制界面圖形。
圖2 計算機控制界面圖
3) 過濾器臟堵或冰賭，制冷劑通過過濾器阻力增大，流量減少，通過流量控制器可以判斷過濾器是否出現故障。
4) 如果上訴參數都正常，但壓縮機吸排氣壓力比正常低，但排氣溫度較高，就會確定系統制冷劑不足引起制冷量下降。如果壓縮機吸氣溫度過低，使吸氣過熱度減少，間接導致制冷劑下降，就會確定制冷劑過量引起的制冷量下降。
二、制冷多功能實驗臺,制冷多功能實驗設備,制冷多功能實驗裝置的優化設計
1.增加霧化器的使用

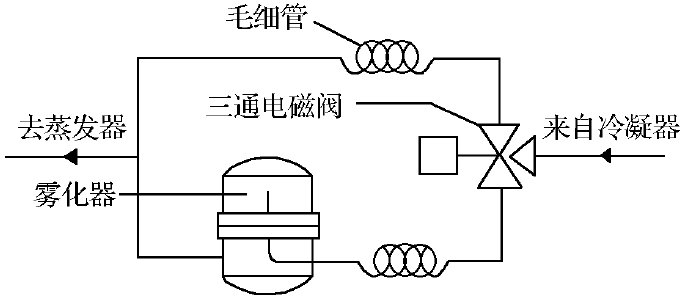

在冷凝器與蒸發器的管路之間并聯安裝霧化器，使制冷劑經過霧化器，通過三通電磁閥來改變制冷劑流向，完成制冷劑在霧化器內的冷凝與蒸發可視化，圖3為霧化器的安裝圖。此外，研制過程中在制冷系統的關鍵部位安裝透明石英管路，實現制冷劑動態可視化。
圖3霧化器安裝圖
該實驗臺還可以對制冷劑進行凈化回收，采用一線維修工人常用的便攜式制冷劑回收技術，可以快速的對制冷劑進行回收。
制冷劑凈化與收集裝置(如圖4所示)，包括刺破頂針閥、復合修理閥、干燥過濾器、油分離器、水冷冷凝器、真空泵、制冷劑回收鋼瓶、磅秤和截止閥組成。工作前，將各個元件依次通過尼龍軟管進行連接，從壓縮機工藝管開始，依次經過刺破頂針閥，由于小型的制冷設備沒有專門的維修閥門，維修工藝口都是焊接密封的，如果想做到制冷劑能完全回收，就應該在該裝置與冰箱的連接部位安裝刺破頂針閥，在刺破工藝口的同時馬上進行制冷劑回收，確保制冷劑不能排出大氣中去。
圖4制冷劑凈化與回收意圖
三、結論
制冷劑多功能教學實驗臺經過優化與設計，增加了霧化器和制冷劑回收裝置，彌補了制冷劑在蒸發器和冷凝器中的霧化可視，增加了實驗裝置的實用性。同時，制冷劑回收實驗的結合增加了本實驗臺的功能，為制冷專業開展制冷劑回收實驗打下了基礎。
